在一切有电流的地方，只要存在磁场，就有可能激发一种微妙但强大的物理现象——霍尔效应（Hall Effect）。这个发现源于19世纪，但它的影响力却跨越了数个科技时代。从经典电子理论的奠基石，到半导体工业的核心测量方法，再到量子物理和拓扑材料的实验支柱，霍尔效应始终贯穿于我们对微观世界的理解和对现代技术的构建之中。

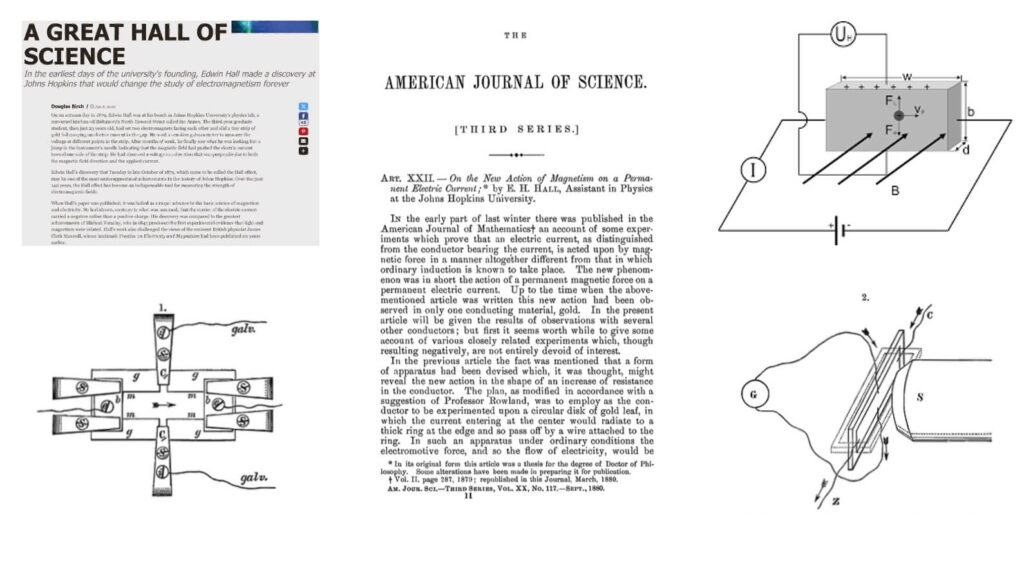

1879年，美国物理学家埃德温·赫伯特·霍尔（Edwin Herbert Hall）在约翰·霍普金斯大学进行博士研究时，尝试验证安培关于电流与磁场相互作用的理论。他在金属导体中引入电流，同时在垂直方向施加磁场，结果发现导体两侧出现了电势差，这种现象后来被命名为霍尔效应（Hall Effect）。

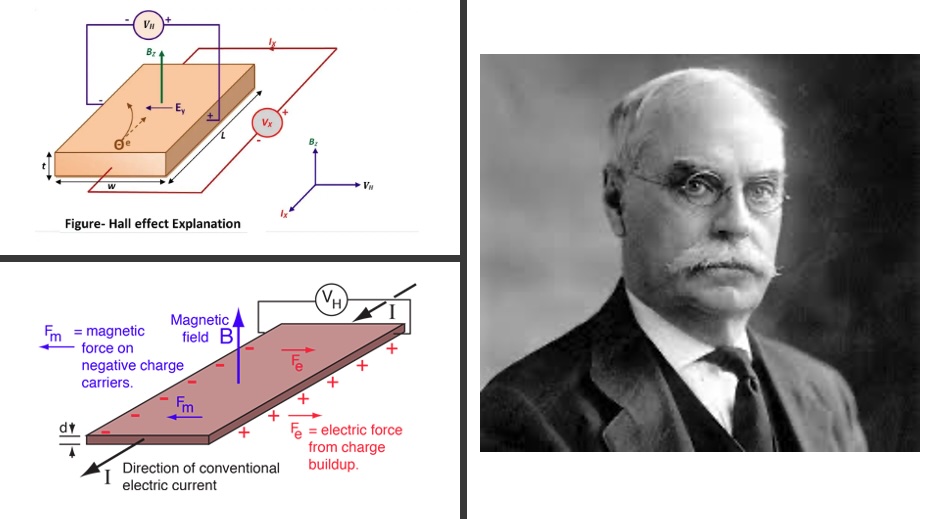

霍尔的实验表明，带电粒子在磁场中受到洛伦兹力的影响会偏向一侧，从而在垂直方向上产生电压——这就是霍尔电压。这一现象不仅验证了电流由带电粒子组成，还为后续电子理论的建立提供了实验证据。
这一实验的意义远远超过当时人们的理解。要知道，霍尔的实验是在电子尚未被发现的18年前完成的（电子的发现是1897年），他的工作从实验证实了电流是由带电粒子组成这一关键物理图景。尽管霍尔效应在当时被认为只是实验室的好奇心产物，但其真正的价值，随着20世纪固体物理和半导体科学的爆发，才逐渐显现。
霍尔效应的发展：从金属到半导体
最初，霍尔效应主要在金属中观察。由于金属内部的自由电子浓度极高，电荷分布趋于均匀，霍尔电压较小，这限制了其实用性。但霍尔效应仍在研究中发挥了重要作用——它能够揭示载流子的极性（电子或空穴）和数量，这为后来构建电子理论提供了实验基础。
进入20世纪中叶，随着半导体技术的飞跃发展，霍尔效应的应用迎来了新的突破。半导体材料如硅、锗等，其自由载流子浓度远低于金属，因此在相同电流和磁场下，霍尔电压显著增强，更易于测量。这使得霍尔测量成为半导体工业中不可或缺的技术手段之一。通过霍尔系数，可以精确推算出半导体中的载流子浓度、迁移率、导电类型（P型或N型）等关键参数，从而成为晶圆生产与材料表征的标准流程。
金属中的经典霍尔效应：在金属中，霍尔效应的响应较弱，因为自由电子浓度非常高。尽管如此，它提供了研究载流子性质（例如符号和密度）的重要工具。通过霍尔系数可以判断载流子是电子（负）还是空穴（正），这对固体物理具有基础意义。
半导体霍尔效应的突破：20世纪40~50年代，随着半导体物理的发展，霍尔效应成为研究载流子浓度、迁移率等参数的关键手段。相较于金属，半导体中载流子浓度低、迁移率高，因此霍尔电压更容易测量。此时期霍尔效应开始被广泛用于材料表征和晶体管工艺优化。
霍尔元件与传感器技术的发展：到了1970年代，随着集成电路和电子封装技术的发展，基于霍尔效应的小型化传感器——霍尔元件（Hall Element）应运而生。它们被用于检测磁场、角度、位置与速度。霍尔传感器成为工业自动化、汽车电子、家电控制的重要组成部分。
走出实验室：霍尔元件的工程化应用
随着半导体工艺与集成电路的进步，霍尔效应不再局限于物理实验室，而是以微型化传感器的形式走入工业、消费电子与汽车领域。上世纪70年代，霍尔元件（Hall Element）的出现让霍尔效应得以实现器件级应用。霍尔元件本质上是一个可输出与外部磁场强度成比例电压信号的半导体芯片。
这一时期，霍尔效应被广泛用于制造霍尔传感器，它们能精准感知磁场的变化，并间接测量机械系统中的位移、角度、速度甚至电流。在无刷电机中，霍尔传感器用于转子位置检测，实现精准换相控制；在汽车中，它参与ABS防抱死系统和油门位置检测；在消费电子中，它被用于智能手机的翻盖检测、无线充电感应等场景。霍尔传感器因其非接触、抗干扰、长寿命的优势，被称为“磁场世界中的万能感官”。
拓展形式：量子霍尔效应与拓扑物理
1980年，物理学界迎来了霍尔效应的革命性进展，1985年诺贝尔奖获得者德国物理学家克劳斯·冯·克利青（Klaus von Klitzing）在低温强磁场下的二维电子气系统中发现了量子霍尔效应，即霍尔电导在某些条件下呈现精确的整数阶跃。该效应不仅具有极高的测量精度（电阻标准），还揭示了拓扑不变量在凝聚态物理中的重要性。这就是我们常说的整数量子霍尔效应（Integer Quantum Hall Effect，IQHE）。
紧接着在1982年，美国科学家崔琦（Daniel C. Tsui）、Horst Störmer和Robert Laughlin等人发现了分数量子霍尔效应（Fractional Quantum Hall Effect，FQHE），其中霍尔电导出现分数阶跃（如1/3、2/5等），这一现象被解释为强电子-电子相互作用导致的新奇量子态。FQHE 揭示了拓扑量子态、分数统计粒子（任意子）等概念，是拓扑量子计算理论的根基。

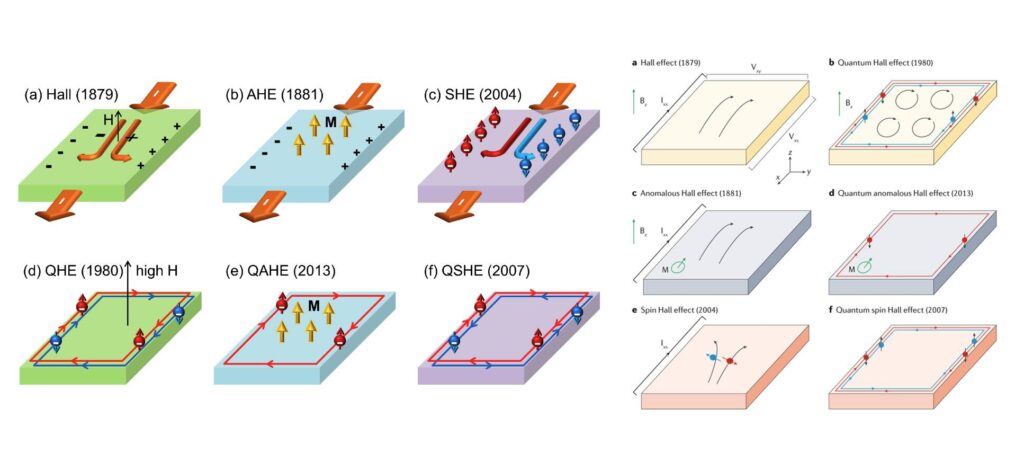

进入21世纪，霍尔效应的变种在凝聚态物理中继续拓展。其中最重要的包括自旋霍尔效应（Spin Hall Effect, SHE），它是指自旋向上和向下的电子在无外加磁场下因自旋轨道耦合偏向器件两端，从而产生横向自旋流。这一效应不涉及宏观电压输出，但为构建自旋电子器件（Spintronics）提供了关键机制。
此外，霍尔效应的拓扑特征还催生了拓扑绝缘体（Topological Insulators）的研究。这类材料在体内是绝缘的，而表面或边界则支持无耗散的电流通道，其存在受拓扑保护，不易受缺陷和杂质影响。霍尔效应的核心物理思想正是这一领域的理论基石。
著名的已故华裔美籍物理学家张首晟教授因为在拓扑绝缘体、量子自旋霍尔效应、 自旋传输电子以及高温超导等研究领域的卓越贡献而蜚声国际。2013年3月20日，张首晟教授因在拓扑绝缘体方面的研究荣获“物理学前沿奖”。
现代技术中的霍尔效应：从测量工具到量子器件
在现实应用中，霍尔效应已成为连接经典工程与前沿量子科技的桥梁：
- 工业自动化与汽车电子：霍尔传感器广泛用于转速计、速度检测、ABS系统、转子位置反馈、接近感应等。
- 电流测量：霍尔电流传感器可非接触式检测交流或直流电流，应用于电网、变频器、逆变器等场景。
- 材料物性分析：霍尔测量是半导体制程中的基础检测项目，用于分析薄膜载流子浓度、类型与迁移率。
- 计量标准：量子霍尔效应提供国际标准电阻单位，精度可达10⁻⁹级别。
- 量子器件研发：量子霍尔边缘态、电荷任意子、拓扑保护态成为量子比特、量子互连的研究热点。
从1879年金属条上微弱的霍尔电压，到今天二维材料、拓扑物态和量子芯片中的复杂霍尔行为，这一现象早已脱离其最初的实验室背景，成为现代物理和工程学不可或缺的核心原理。霍尔效应是少数横跨经典电子学与现代量子物理的桥梁之一，其应用范围从微米级MEMS器件延伸至纳米尺度的量子点，从日常传感器扩展至量子信息处理。
未来，随着自旋电子学、拓扑量子计算、二维材料工程的不断推进，霍尔效应及其拓展形式仍将在基础研究和高技术应用中大放异彩。可以说，霍尔效应不仅记录着人类理解电子行为的一段历程，也昭示着我们在量子世界中持续探索的步伐。
